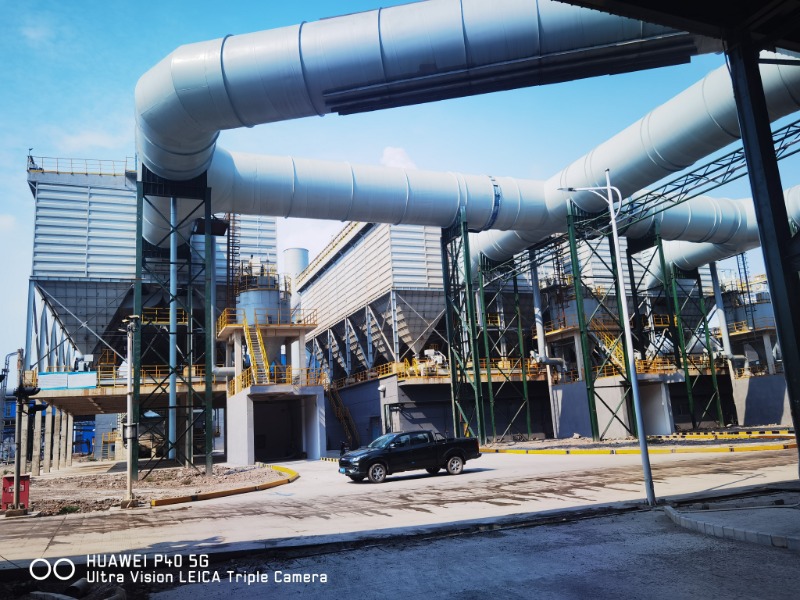

Un dépoussiéreur à manches, également appelé filtre en tissu ou dépoussiéreur à filtre à manches, est une unité centralisée d'épuration des gaz qui fait passer l'air chargé de poussière à travers des sacs filtrants tissés ou feutrés. Les particules s'accumulent à la surface du sac et l'air purifié sort par le haut de l'unité. La conception est conçue pour un débit d’air élevé, un fonctionnement continu et de lourdes charges de particules.
Gaz de dégagement de four de fabrication d'acier à arc électrique et à oxygène basique
Four à ciment, refroidisseur de clinker et échappement de broyeur à matières premières
Four à chaux rotatif et manipulation de chaux hydratée
Ventilation des procédés de fonderie, métallurgiques et ferro-alliages
Petit atelier ou aspiration de poussière sur une seule machine
Débit d'air très faible avec des besoins de nettoyage peu fréquents
Poussière collante et hygroscopique qui aveugle le média filtrant sans prétraitement
Les usines dont les débits d'air varient de plusieurs dizaines de milliers à plusieurs centaines de milliers de mètres cubes par heure justifient généralement un dépoussiéreur centralisé. En dessous de cette plage, les unités à cartouche ou les collecteurs ponctuels plus petits sont souvent plus rentables.
La plupart des grands systèmes modernes utilisent le nettoyage par jet pulsé. Le gaz sale pénètre dans la trémie, les particules plus grosses tombent par gravité et des poussières plus fines se déposent à l'extérieur des sacs à mesure que l'air circule vers l'intérieur et vers le haut. Lorsque la chute de pression à travers le filtre atteint un point de consigne, une minuterie ou un contrôleur de pression différentielle déclenche une courte explosion d'air comprimé à travers une vanne venturi située en haut de chaque rangée de sacs. L'impulsion fléchit le sac et fait tomber le gâteau de poussière dans la trémie en dessous.
La variable de dimensionnement la plus importante est le rapport air/tissu, exprimé en volume de gaz filtré par unité de surface du sac et par minute. Un rapport trop élevé force la poussière à pénétrer plus profondément dans le support et réduit la durée de vie du sac. Un ratio trop faible augmente le coût du capital sans gain de performance significatif. Les concepteurs expérimentés sélectionnent généralement le rapport en fonction des caractéristiques de la poussière, du support filtrant et du fait que le système utilise un nettoyage en ligne ou hors ligne.
Média filtrant : polyester pour températures modérées, membrane PTFE pour poussières fines ou collantes, aramide ou fibre de verre pour gaz chauds
Conception et espacement des cages pour éviter l'abrasion du sac et permettre un nettoyage uniforme
Disposition des plaques tubulaires et des valves à impulsion pour un nettoyage uniforme sur toutes les rangées
Logique de contrôle PLC qui adapte la fréquence d'impulsion à la chute de pression réelle
De nombreuses usines constatent qu'un contrôleur bien réglé permet d'économiser davantage d'énergie et de coûts de remplacement des sacs que n'importe quelle mise à niveau matérielle unique. L'air comprimé représente souvent la dépense d'exploitation la plus importante, c'est pourquoi la fréquence et la durée des impulsions doivent être optimisées plutôt que laissées aux valeurs par défaut d'usine.
Les acheteurs évaluant un projet de contrôle des poussières comparent souvent trois technologies. Chacun a un rôle clair, et la bonne réponse implique souvent de les combiner plutôt que d’en choisir un seul.
| Critères | Baghouse | Collecteur de cartouches | Cyclone |
|---|---|---|---|
| Plage de granulométrie | Fin à grossier, y compris submicronique | Très bien, avec une bonne efficacité de capture | Particules grossières uniquement |
| Capacité de débit d'air typique | Très grand, centralisé | Petit à moyen | Étape de prétraitement |
| Tolérance de température | Élevé avec des médias adaptés | Modéré | Élevé |
| Empreinte par unité de débit d'air | Plus grand | Compactee | Compactee |
| Meilleur rôle | Collecte primaire à grand volume | Installations à espace limité | Protection amont des filtres |
De nombreuses grandes usines installent un cyclone ou une chambre de décantation devant le dépoussiéreur à manches. Cela élimine la charge la plus lourde avant qu'elle n'atteigne les sacs et peut prolonger considérablement la durée de vie du filtre, en particulier dans les processus très poussiéreux tels que le refroidissement du clinker.
If your plant has limited floor space or needs a compact retrofit, a cartridge design may be a better fit. Pour les opérations continues et à grand volume avec des charges de poussière plus lourdes, un dépoussiéreur à sacs offre généralement des performances à long terme plus robustes.
Deux propositions pour le même débit d'air nominal peuvent différer de 35 à 60 pour cent, et le chiffre le plus bas n'est pas toujours la meilleure affaire. Les différences de prix proviennent généralement de choix de spécifications que les acheteurs ne voient pas sur la première page d'un devis.
Épaisseur et qualité de l'acier du boîtier, renforcement et protection contre la corrosion. Des tôles plus épaisses et un acier de qualité supérieure augmentent les coûts mais améliorent la résilience au vent et aux explosions.
Poids du tissu, finition et matière. Membrane-coated media costs more but can reduce emissions and extend cleaning intervals.
Valve construction, diaphragm quality and expected cycle life. Les vannes de qualité inférieure peuvent tomber en panne prématurément et créer un nettoyage inégal.
Capacité du PLC, qualité du capteur et si le système prend en charge la surveillance à distance et le nettoyage adaptatif.
Deux unités avec des débits d'air identiques peuvent avoir des prix très différents : l'une construite avec de l'acier plus fin et de qualité inférieure et un média standard, l'autre avec une structure plus lourde et des filtres à membrane. Le premier semble moins cher sur le papier, mais peut coûter plus cher sur cinq ans en termes de remplacement des sacs et de temps d'arrêt.
Demandez un devis par article séparant la structure, les médias filtrants, les vannes, les commandes, l'assistance à l'installation et les conditions de garantie. This makes comparison far more accurate than a single lump-sum figure. Les usines qui comparent le coût total du cycle de vie, y compris l'utilisation de l'air comprimé, le remplacement des filtres et la main d'œuvre de maintenance, prennent généralement de meilleures décisions que celles qui comparent uniquement le prix d'achat.
Combustible dust is one of the most serious hazards in baghouse operation. Les poussières métalliques, les matériaux à base de carbone et certaines fines poudres minérales peuvent s'enflammer ou exploser lorsqu'ils sont en suspension dans l'air à une concentration suffisante et en présence d'une source d'inflammation. A compliant design treats explosion protection as a core requirement, not an optional add-on.
Couvre la prévention des incendies et des explosions de poussières dans les industries chimiques, plastiques et connexes, et est largement référencé pour les systèmes de traitement de la poussière.
European directive for equipment and protective systems intended for use in potentially explosive atmospheres.
Explosion relief panels sized to the enclosure volume and dust characteristics
Vannes d'isolement sur les conduits d'entrée et de sortie pour éviter la propagation des flammes
Anti-static filter media and grounding of all metallic components
Spark detection and suppression at the inlet, where ignition sources are likely
Local emission regulations set the outlet dust concentration target, and that target drives media selection. Les usines confrontées à des limites strictes passent souvent du polyester standard aux supports recouverts de membrane, qui peuvent atteindre de très faibles concentrations en sortie avec un contrôle de nettoyage approprié. Confirmez auprès d'un organisme de réglementation ou d'un consultant environnemental quelle méthode de mesure et quelle période de moyenne s'appliquent à votre site avant de finaliser les spécifications.
Experienced buyers use a short, consistent checklist to screen suppliers. The answers reveal far more than a brochure does.
1. What steel thickness and grade is the housing built from, and is it Q235 or Q345B?
Ask for the actual material certificate, not just a nominal specification.
2. Le média filtrant est-il adapté à la température de mon gaz et à sa composition chimique ?
Un fournisseur doit demander votre analyse de gaz avant de recommander des médias.
3. Quelle classe de marque de vanne à impulsions est utilisée et quelles données de durée de vie la prennent en charge ?
Les fournisseurs fiables peuvent partager des enregistrements de tests ou des références sur le terrain.
4. Pouvez-vous prendre en charge l'inspection d'usine par un tiers ou la vérification avant expédition ?
Une inspection indépendante est une attente raisonnable pour les grands projets.
5. Comment la date de livraison est-elle définie et qu'est-ce que la ponctualité sur des systèmes complexes ?
Précisez si l’engagement couvre la livraison départ usine ou sur chantier.
Les délais de livraison pour les grands systèmes personnalisés se situent généralement entre huit et seize semaines pour la fabrication, l'installation ajoutant plusieurs semaines en fonction de l'état de préparation du site. Les projets multi-modules complexes prennent plus de temps.
La capacité du débit d'air, le matériau et l'épaisseur du boîtier, le type de média filtrant, la qualité de la vanne d'impulsion et du contrôle, ainsi que l'étendue de l'installation sont les principaux facteurs déterminants. La protection contre les explosions et la surveillance des émissions ajoutent des coûts supplémentaires sur les sites réglementés.
Le nettoyage par jet pulsé utilise de courtes bouffées d’air comprimé et convient aux systèmes à grand volume nécessitant un nettoyage fréquent. Le nettoyage à air inversé utilise une inversion plus douce du flux d'air et est souvent choisi pour les supports ou systèmes fragiles où la stabilité en cas de chute de pression est plus importante qu'une conception compacte.
Oui, à condition que les médias filtrants, les matériaux du boîtier et l'isolation soient sélectionnés pour la température maximale attendue. Le refroidissement ou la dilution du gaz est souvent utilisé en amont pour maintenir le fonctionnement dans les limites du fluide.
La plupart des opérateurs conservent un stock de sacs de remplacement égal à un petit pourcentage du nombre total, ce qui permet une réparation rapide des sections endommagées sans arrêts prolongés.
