Précipitateur électrostatique horizontal

Le choix ultime pour le contrôle de la poussière industrielle ? Le précipitateur électrostatique horizontal est-il vraiment omnipotent ?

Analyse approfondie : le principe de fonctionnement et les principaux avantages des précipitateurs électrostatiques horizontaux

Dans le paysage industriel actuel, la protection de l’environnement n’est plus une option mais une bouée de sauvetage pour la survie et la croissance des entreprises. Les émissions de particules provenant des gaz de combustion, en tant que principale source de pollution industrielle, constituent une menace grave pour l'atmosphère et la santé humaine. Pour relever ce défi, diverses technologies avancées de contrôle de la poussière ont vu le jour. Parmi les nombreuses options, la précipitateur électrostatique horizontal (PRÉCIPITATEUR ÉLECTROSTATIQUE HORIZONTAL) est devenu une solution privilégiée pour de nombreuses industries en raison de ses performances efficaces et stables. Mais est-il vraiment le choix ultime pour le contrôle des poussières industrielles, capable de gérer toutes les conditions comme le suggèrent les légendes ? Pour répondre à cette question, nous devons approfondir ses principes de fonctionnement, ses conditions applicables et ses limites technologiques.

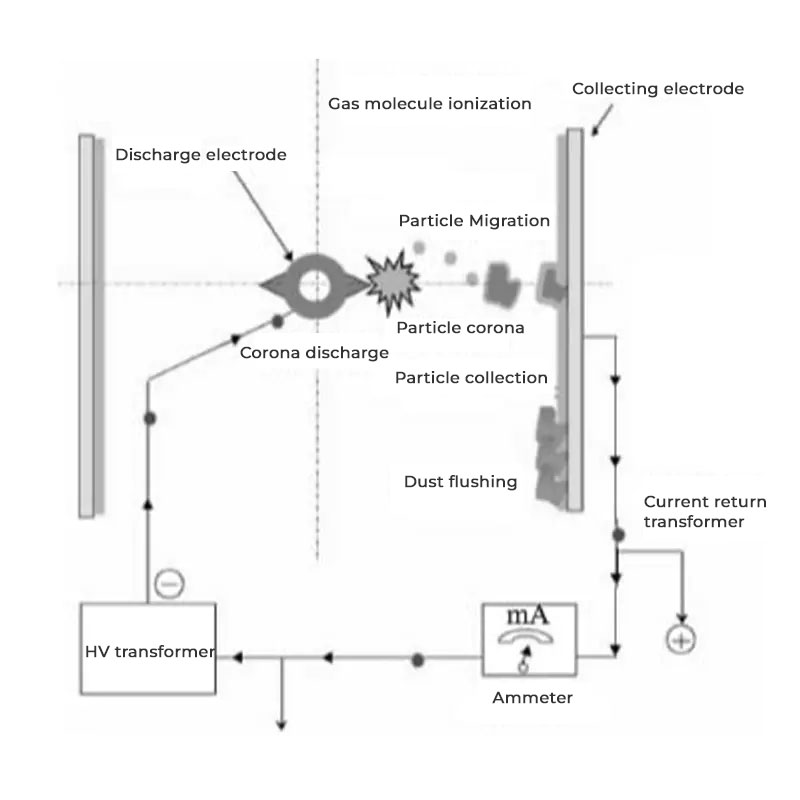

Le principe fondamental d'un précipitateur électrostatique horizontal consiste à utiliser un champ électrique à haute tension pour charger les particules de poussière dans les gaz de combustion, puis à les séparer du flux de gaz en utilisant la force électrostatique. Bien que ce processus semble simple, il repose sur des principes physiques et techniques sophistiqués.

Tout d'abord, les gaz de combustion chargés de poussière entrent dans le précipitateur électrostatique et passent à travers un dispositif de distribution de débit spécial, garantissant que le débit de gaz est uniforme dans la zone du champ électrique. Ensuite, les gaz de combustion pénètrent dans le champ électrique composé de cathodes et de plaques anodiques. Les cathodes ont généralement une structure à décharge ponctuelle qui, sous l'action d'un courant continu haute tension, génère une puissante décharge corona. Cette décharge produit un grand nombre d’ions et d’électrons négatifs. Ces particules entrent en collision avec les particules de poussière présentes dans les gaz de combustion, provoquant une charge négative des particules de poussière.

Une fois que les particules de poussière sont chargées, elles se déplacent rapidement vers les plaques anodiques chargées positivement sous l’influence de la force coulombienne du champ électrique. En adhérant aux plaques anodiques, les particules de poussière s’accumulent progressivement en couches. Pour éviter que la couche de poussière ne devienne trop épaisse et n'affecte l'efficacité de l'élimination, le précipitateur utilise un mécanisme de frappe chronométré pour déloger la poussière des plaques anodiques et des lignes cathodiques. La poussière tombe ensuite dans des trémies au fond et est finalement évacuée via un système de transport de cendres.

L'avantage d'un précipitateur électrostatique horizontal réside dans sa conception structurelle unique. Les gaz de combustion s'écoulent horizontalement, tandis que le champ électrique est perpendiculaire au flux de gaz. Cette conception permet aux gaz de combustion d'interagir en profondeur avec le champ électrique lorsqu'ils traversent plusieurs sections de champ électrique. En combinant plusieurs champs électriques en série, l’efficacité du dépoussiérage peut être considérablement améliorée. Notre entreprise peut actuellement réaliser un six champs structure combinée, ce qui signifie que les gaz de combustion sont soumis à six processus de dépoussiérage électrostatique consécutifs, garantissant que même les plus petites particules sont efficacement capturées.

De plus, précipitateur électrostatique horizontals présentent un avantage naturel dans la gestion de grands volumes de gaz de combustion à haute température. Leur conception peut s'adapter à des températures de fonctionnement allant jusqu'à 350 °C, ce qui en fait d'excellents résultats dans le traitement des gaz de combustion provenant de nombreux fours et fours industriels à haute température. De plus, comme ils n'utilisent pas de sacs filtrants consommables, leurs coûts d'exploitation et de maintenance sont relativement faibles et la durée de vie de leurs équipements est longue, ce qui en fait un choix idéal pour de nombreuses grandes entreprises industrielles.

Principaux défis et conditions applicables : toutes les poussières ne sont pas facilement gérées

Malgré les excellentes performances du précipitateur électrostatique horizontal , ce n’est pas une solution miracle. Son efficacité de dépoussiérage dépend en grande partie de la résistivité de la poussière présente dans les gaz de combustion. Il s’agit d’un paramètre physique crucial qui mesure la conductivité électrique de la poussière. Lorsque la résistivité de la poussière est trop faible, les particules de poussière chargées libèrent leur charge immédiatement lorsqu'elles atteignent la plaque anodique, les faisant rebondir et créer un réentraînement secondaire de la poussière, ce qui diminue l'efficacité. A l’inverse, lorsque la résistivité est trop élevée, les particules de poussière forment une couche isolante sur la plaque anodique, gênant la libération des charges. Cela peut entraîner une rupture de champ électrique et un phénomène de « couronne arrière », qui affectent gravement le fonctionnement normal de l’équipement.

Par conséquent, le précipitateur électrostatique horizontal has a strict applicable range for dust resistivity, typically requiring it to be within the range of $10^4 \le \rho \le 5 \times 10^{10} \Omega \cdot cm$. For dust that falls outside this range, special pre-treatment measures, such as humidification, temperature adjustment, or the addition of conditioning agents, are necessary to adjust the dust’s resistivity to its optimal working range.

En plus de la résistivité, la conception du précipitateur doit également tenir pleinement compte de la relation entre la vitesse du vent dans la section du champ électrique et profondeur du champ électrique . Si la vitesse du vent est trop élevée, les particules de poussière chargées peuvent être évacuées du champ électrique par le flux de gaz avant de pouvoir atteindre la plaque anodique, entraînant une diminution de l'efficacité du dépoussiérage. Par conséquent, pendant la phase de conception, il est essentiel de calculer avec précision la taille et la disposition du champ électrique en fonction du débit des gaz de combustion et des caractéristiques de la poussière, afin de garantir que les particules chargées disposent de suffisamment de temps et d'espace pour migrer vers la plaque anodique. La structure combinée en série multi-champs peut prolonger efficacement le temps de séjour des gaz de combustion dans le champ électrique, surmontant ainsi ce défi.

Scénarios applicables et mesures de performances : qui est le meilleur utilisateur pour cette technologie ?

Basé sur son principe de fonctionnement unique et ses exigences de résistivité, le précipitateur électrostatique horizontal joue un rôle central dans des secteurs spécifiques. Ses principaux domaines d’application comprennent :

• Industrie de l'énergie : Les centrales électriques au charbon constituent un marché majeur pour les précipitateurs électrostatiques. La résistivité de la poussière dans les gaz de combustion du charbon se situe souvent dans la plage de fonctionnement optimale pour les précipitateurs électrostatiques, et le volume et la température élevés du gaz conviennent bien au traitement par des unités horizontales. Anhui Tiankang Technologie environnementale Co., Ltd possède une vaste expérience dans la fourniture de solutions personnalisées de précipitateurs électrostatiques horizontaux au secteur de l'énergie, les aidant ainsi à respecter des normes d'émission strictes de manière efficace et fiable.
• Industrie sidérurgique : Dans les processus tels que le frittage, la cokéfaction et les hauts fourneaux, les gaz de combustion générés ont une température élevée et une concentration de poussière élevée. Avec une conception adaptée, les précipitateurs électrostatiques horizontaux peuvent traiter efficacement ces fumées complexes, garantissant des émissions conformes.
• Industrie du ciment : Le gaz résiduaire du four dans les cimenteries présente également des caractéristiques de température élevée et de poussière élevée. Le précipitateur électrostatique horizontal peut fonctionner de manière stable et efficace pour capturer la poussière de ciment, ce qui en fait un dispositif de protection de l'environnement indispensable pour les lignes de production de ciment.

En termes de mesures de performance, le précipitateur électrostatique horizontal fonctionne exceptionnellement bien. Il peut gérer des concentrations de poussière de gaz de combustion à l'entrée allant jusqu'à $<100g/Nm^3$, et après traitement, la concentration de poussière à la sortie peut généralement être réduite à $<30mg/Nm^3$. Ce niveau d'émission répond aux réglementations environnementales de la plupart des pays et régions. Dans certaines applications spéciales, grâce à des paramètres de conception et de fonctionnement optimisés, la concentration des émissions peut même être réduite à un niveau inférieur.

Résumé : Le précipitateur électrostatique horizontal : une force puissante avec des limites

En conclusion, le précipitateur électrostatique horizontal est sans aucun doute un dispositif de dépoussiérage efficace, stable et technologiquement mature. Il démontre des avantages inégalés dans le traitement de grands volumes de gaz de combustion à haute température avec une résistivité modérée de la poussière. Cependant, il n’est pas « tout-puissant ». Son efficacité de dépoussiérage est limitée par divers facteurs, notamment la résistivité de la poussière, la conception du champ électrique et les paramètres de fonctionnement.

Par conséquent, lors de la sélection d’un appareil de dépoussiérage, les entreprises doivent procéder à une évaluation complète et professionnelle plutôt que de rechercher aveuglément « l’universalité » d’une seule technologie. Pour des conditions spécifiques, telles qu'une résistivité des poussières trop élevée ou faible, ou une humidité des gaz de combustion particulièrement élevée, il peut être nécessaire de combiner le dépoussiéreur électrostatique horizontal avec d'autres technologies de dépoussiérage (par exemple, précipitateurs électrostatiques humides, filtres à manches, etc.) ou de mettre en œuvre des modifications techniques ciblées pour obtenir les meilleurs résultats de dépoussiérage possibles.

Le précipitateur électrostatique horizontal est comme un « spécialiste » doté de compétences uniques : il peut exercer des capacités extraordinaires dans son domaine d’expertise spécifique. En le comprenant et en l'appliquant correctement, nous pouvons véritablement résoudre les problèmes de contrôle des poussières industrielles et créer un environnement de production plus propre et plus sain pour nous tous.
