Dites adieu à l’air toxique : les meilleures solutions d’extraction de fumées pour les environnements industriels

La qualité de l’air industriel reste l’un des défis les plus urgents dans les secteurs de la fabrication, de la métallurgie et de la transformation lourde modernes. Les travailleurs des fonderies, des aciéries, des installations chimiques et des raffineries sont régulièrement exposés à des fumées dangereuses, des particules et des composés organiques volatils. L'inhalation prolongée de ces polluants entraîne des maladies respiratoires, des cancers professionnels et une baisse de productivité. Heureusement, les contrôles techniques ont considérablement évolué. Parmi les mesures les plus efficaces figure la mise en œuvre d’un solide système d'extraction des fumées (FÈS).

Les dangers cachés des polluants atmosphériques industriels

Avant d’aborder des technologies spécifiques, il est essentiel de comprendre ce qui constitue « l’air toxique » en milieu industriel. Les industries lourdes rejettent des particules fines (PM2,5 et PM10), des fumées métalliques (plomb, chrome, manganèse), du dioxyde de soufre, des oxydes d'azote, du monoxyde de carbone et des hydrocarbures aromatiques polycycliques. Par exemple, lors des opérations de coulée dans les hauts fourneaux, le fer en fusion à haute température libère un panache dense de fumée contenant des oxydes de fer, du graphite et d'autres oligo-éléments. Sans ventilation locale adéquate, ces contaminants se propagent dans tout l’atelier, se déposent sur les surfaces et pénètrent dans les poumons des travailleurs.

Les effets sur la santé ne sont pas théoriques. Une exposition chronique peut provoquer une fièvre des fondeurs, des symptômes semblables à ceux de l'asthme, une fibrose pulmonaire et des dommages neurologiques. De plus, les organismes de réglementation tels que l'OSHA (Occupational Safety and Health Administration) et l'EPA (Environmental Protection Agency) imposent des limites d'exposition admissibles (PEL) strictes. Le non-respect entraîne de lourdes amendes, des responsabilités juridiques et une atteinte à la réputation. Par conséquent, investir dans des équipements de captage et de traitement fiables est à la fois une obligation éthique et une nécessité commerciale.

Principe de base du système moderne d'extraction de fumées (FES)

Un système d'extraction de fumées (FES) bien conçu fonctionne selon un principe simple mais efficace : capter à la source, transmettre à travers des conduits, filtrer ou traiter les contaminants et évacuer de l'air pur. Contrairement à la ventilation générale qui dilue les polluants, la capture à la source les élimine avant qu'ils n'entrent dans la zone respiratoire. Les principaux composants comprennent :

Hottes de capture (types fermés, à baldaquin ou à tirage latéral)

Réseau de canalisations avec une vitesse de transport adéquate

Appareil de purification de l'air (filtres, épurateurs, précipitateurs électrostatiques)

Ventilateur à air avec pression statique appropriée

Sortie de cheminée ou de recirculation

Parmi ceux-ci, le capot de capture est sans doute le plus critique. Si la hotte ne capte pas efficacement les fumées à leur point de génération, les équipements en aval deviennent inefficaces. C’est ici que les hottes de dépoussiérage industrielles et les solutions spécialisées pour hauts fourneaux jouent un rôle décisif.

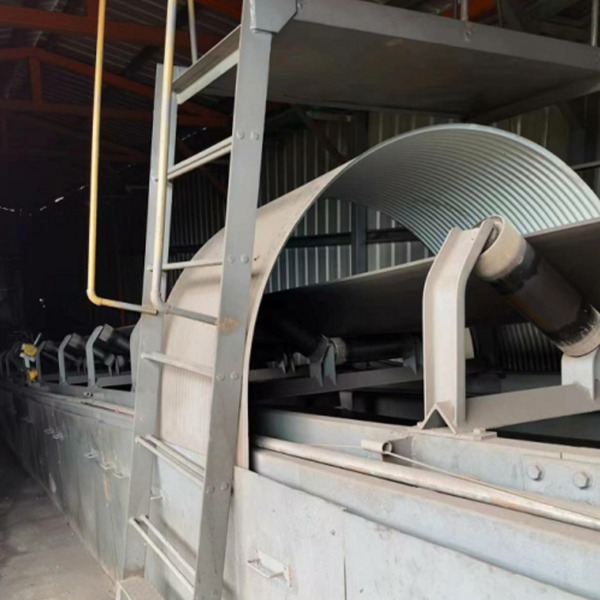

Hottes de dépoussiérage industrielles : protection polyvalente pour les processus généraux

Les hottes de dépoussiérage industrielles sont conçues pour une grande variété d'applications : meulage, découpage, soudage, transport de matériaux, mélange et emballage. Leur géométrie est adaptée au process. Par exemple, un capot circulaire à brides fonctionne bien pour les flux de matériaux tombant, tandis qu'un capot à fentes couvre les longs points de transfert du convoyeur. Les principales considérations de conception incluent la vitesse d'aspiration, l'angle de la hotte et la distance par rapport à la source.

Une erreur courante consiste à utiliser une hotte sous-dimensionnée ou à la placer trop loin du point de génération de poussière. La vitesse de capture recommandée pour la plupart des poussières sèches varie de 0,5 à 2,5 m/s au point de génération. Les hottes de dépoussiérage industrielles doivent également être robustes contre l’abrasion. Pour les fortes charges de poussière, les capots doublés avec plaques d'usure remplaçables prolongent la durée de vie. De plus, les conceptions modulaires permettent un accès au nettoyage sans démonter l’ensemble du conduit.

Le tableau ci-dessus montre que les conceptions entièrement fermées surpassent considérablement les hottes externes. Ceci est particulièrement pertinent pour les processus à haute température et à émissions élevées, tels que le soutirage des hauts fourneaux.

Capot de captage des trous de coulée de haut fourneau : ingénierie contre des conditions extrêmes

L’une des applications les plus exigeantes pour tout système de contrôle des fumées est le trou de coulée du haut fourneau. Pendant la coulée, le fer en fusion à des températures supérieures à 1 500 °C s'écoule du four vers les canaux, libérant d'énormes quantités de fumées. La fumée contient de fines particules d'oxyde de fer, du carbone non brûlé et des vapeurs métalliques condensées. Les hottes traditionnelles à tirage latéral sont souvent inadaptées car elles ne peuvent pas contenir des explosions soudaines de gaz ou de gros volumes de fumées.

La solution réside dans une hotte de capture de trous de coulée spécialisée pour les hauts fourneaux. Une conception haute performance typique consiste en un capot entièrement fermé qui se positionne directement au-dessus du trou de coulée et du canal. Cette hotte intègre trois caractéristiques essentielles :

Orifices d'aspiration internes disposés stratégiquement le long du trajet des fumées. Ces ports créent une pression négative à l’intérieur de la hotte, attirant la fumée vers le bas et loin de l’opérateur.

Une porte mobile sur le dessus de l'enceinte. Cette porte est indispensable pour les accès de maintenance. Après le taraudage, les travailleurs doivent inspecter la machine d'ouverture ou le pistolet à argile (qui scelle le trou de coulée). La porte mobile permet l'accès au pont roulant ou une inspection manuelle sans retirer tout le capot.

Matériaux d'isolation thermique revêtement des surfaces intérieures. Étant donné que le fer en fusion peut éclabousser de manière imprévisible, la hotte doit résister au contact direct avec du métal et des scories > 1 500 °C. L'isolation réduit également la température de la surface extérieure en dessous de 60 °C, protégeant ainsi le personnel à proximité et empêchant les dommages thermiques aux supports structurels.

Avantages opérationnels d'une hotte de capture à trou de coulée fermée pour haut fourneau

Lorsqu'elle est correctement installée, ce type de hotte de captage de trous de coulée de haut fourneau collecte au moins 95 % des fumées générées lors de trois opérations clés :

Tapotement normal (le fer coule dans les patins)

Ouverture du trou de coulée (perçage ou piqûre à oxygène)

Blocage du trou de coulée (injection de boue/argile)

Même lors d'une éruption importante ou d'une libération soudaine de la pression du gaz, le capot fermé agit comme un réservoir temporaire. La fumée reste emprisonnée à l’intérieur de la hotte plutôt que de se propager dans l’atelier. Cette fonction de confinement empêche les émissions fugitives dangereuses qui autrement violeraient les normes de qualité de l'air.

Un autre avantage est la réduction du rayonnement thermique dans la zone de coulée. Les hottes ouvertes conventionnelles permettent à une chaleur radiante importante de s'échapper, élevant les températures ambiantes à des niveaux inconfortables et dangereux. L'enceinte isolée capte non seulement les fumées, mais bloque également la chaleur rayonnante, améliorant ainsi le confort des travailleurs et réduisant les incidents de stress thermique.

Aspects de durabilité et de sécurité

Compte tenu de l’environnement extrême, le choix des matériaux est primordial. La coque intérieure en contact avec les fumées est généralement en acier inoxydable ou en alliage haute température, tandis que la couche isolante peut être constituée de fibre céramique ou d'une couverture réfractaire. La coque la plus externe reste suffisamment froide pour être touchée brièvement (bien que des panneaux d'avertissement soient toujours recommandés).

Le mécanisme de la porte mobile mérite une attention particulière. Il doit glisser ou s'articuler en douceur sans se coincer en raison de la dilatation thermique. Des ressorts à gaz ou des contrepoids facilitent le fonctionnement. De plus, la porte comprend des bandes d'étanchéité pour maintenir l'efficacité de l'aspiration lorsqu'elle est fermée. Les inspections de la machine d'ouverture ou du pistolet à boue sont effectuées par cette porte supérieure, éliminant ainsi le besoin de pénétrer dans l'espace confiné du capot. Cette conception respecte à la fois les performances de capture et la praticité de la maintenance.

Intégration des hottes de haut fourneau dans un système complet d'extraction de fumées (FES)

Une hotte de captage de trous de coulée de haut fourneau ne fonctionne pas seule. Il s'agit d'un composant d'un système d'extraction de fumées (FES) plus vaste. En aval de la hotte, les conduits doivent traiter les gaz à haute température. Une séquence typique comprend :

Pare-étincelles ou chambre de décantation – élimine les grosses particules incandescentes pour protéger les filtres.

Section de trempe (en option) – refroidit les gaz de 200 à 300 °C jusqu'à <120 °C pour les filtres en tissu.

Dépoussiéreur primaire – cyclone ou multicyclone pour les grosses particules.

Filtre final – cartouche ou dépoussiéreur avec membrane PTFE pour particules fines.

Ventilateur à tirage induit – dimensionné pour la perte de pression statique à travers la hotte, les conduits et les filtres.

Étant donné que les fumées d’un haut fourneau contiennent des particules collantes submicroniques, un nettoyage par jet pulsé est souvent utilisé dans l’unité de filtration. La logique de contrôle du système peut s'emboîter avec le programme de taraudage : lorsque la foreuse de trou de coulée s'active, le ventilateur accélère pour maintenir la vitesse de capture requise.

Traitement des gaz résiduaires : au-delà de l’élimination des particules

Bien que les particules soient le polluant le plus visible, de nombreux processus industriels libèrent des contaminants gazeux tels que le dioxyde de soufre (SO₂), le chlorure d'hydrogène (HCl), l'ammoniac (NH₃) et les composés organiques volatils (COV). Leur élimination nécessite des technologies de traitement des gaz résiduaires qui vont au-delà de la simple filtration.

Le traitement des gaz résiduaires fait généralement référence à un ensemble de processus chimiques ou biologiques qui neutralisent ou transforment les polluants gazeux en substances inoffensives. Les méthodes courantes incluent :

Lavage humide – Le flux gazeux traverse un liquide (eau ou solution alcaline/acide). Par exemple, un épurateur à lit garni avec une solution caustique absorbe le SO₂ et le HCl.

Adsorption – Les lits de charbon actif ou de zéolite captent les COV et les vapeurs de mercure. Les médias usés peuvent être régénérés ou éliminés.

Oxydation thermique ou catalytique – Pour les combustibles, les températures élevées (700 à 1 000 °C) décomposent les COV en CO₂ et en eau. Les versions catalytiques fonctionnent à des températures plus basses.

Réduction catalytique sélective (SCR) – Élimine les oxydes d’azote (NOx) en réagissant avec l’ammoniac sur un catalyseur.

Dans les systèmes intégrés, le traitement des gaz résiduaires suit souvent le contrôle des particules. La raison est simple : les particules obstrueraient les lits d’adsorbeurs ou encrasseraient les surfaces des catalyseurs. Ainsi, un agencement bien séquencé utilise d’abord un système d’extraction des fumées (FES) avec des hottes de dépoussiérage industrielles à haute efficacité, puis transmet le flux nettoyé mais gazeux vers un épurateur ou un adsorbeur.

Faire correspondre le traitement des gaz résiduaires à la source d’émission

Différentes industries nécessitent différentes configurations de traitement des gaz résiduaires. Pour une aciérie dotée d'un haut fourneau, les principaux polluants gazeux sont le monoxyde de carbone (généralement brûlé) et de petites quantités de SO₂. Cependant, si l'usine exploite également des lignes de frittage ou de granulation, des dioxines et des furanes peuvent être présents, nécessitant une injection de charbon actif. Les usines chimiques traitant des monomères produisent des COV qui nécessitent des oxydants thermiques régénératifs (RTO).

Une erreur courante consiste à concevoir le traitement des gaz résiduaires sans comprendre la variabilité du débit et de la concentration. Une solution efficace comprend des réservoirs tampons ou des conduites de dérivation pour les conditions perturbées. De plus, les systèmes de surveillance continue des émissions (CEMS) fournissent des données en temps réel pour ajuster les taux d'alimentation en réactifs (par exemple, boue de chaux pour l'épuration des gaz acides).

Synergie entre la conception des hottes et le traitement des gaz résiduaires

Une hotte de captage de trou de coulée de haut fourneau à haute efficacité réduit le volume total de gaz nécessitant un traitement car elle empêche la dilution avec l'air ambiant. Des volumes de gaz plus petits signifient des diamètres de conduits plus petits, une puissance de ventilateur inférieure et un équipement de traitement des gaz résiduaires plus compact. À l’inverse, une hotte qui fuit ou est mal positionnée aspire de grandes quantités de « faux air » – de l’air propre qui contourne la source – gonflant inutilement la taille du système.

Par conséquent, lorsque les ingénieurs spécifient un système d’extraction des fumées (FES), ils doivent commencer par la hotte. Une conception fermée, isolée et à porte mobile telle que décrite ci-dessus est la référence en matière de hauts fourneaux. Pour d’autres procédés, des principes similaires s’appliquent : enfermer la source autant que possible, utiliser une isolation thermique si nécessaire et prévoir des portes d’accès pour la maintenance.

Concevoir pour la maintenance et la sécurité des opérateurs

Un échec récurrent dans le contrôle des fumées industrielles est la négligence de l’accès pour la maintenance. De nombreux systèmes fonctionnent bien pendant les six premiers mois, puis les performances se détériorent à cause du colmatage des hottes, des fuites des conduits ou de l'obturation des filtres. La porte mobile de la hotte de captage des trous de coulée du haut fourneau illustre une bonne conception : les opérateurs peuvent inspecter les machines à trous de coulée sans arrêter le système d'extraction des fumées (FES) ni démonter la hotte. De même, les hottes de dépoussiérage industrielles doivent être équipées de panneaux d'accès à charnières ou de pinces à dégagement rapide.

Les activités d'entretien régulières comprennent :

Enlever la poussière accumulée à l'intérieur de la hotte (à l'aide d'un aspirateur ou d'air comprimé).

Inspecter l’isolation pour déceler des fissures ou des effritements.

Vérification de l'intégrité des orifices d'aspiration – les orifices ne doivent pas être obstrués par des scories ou du fer solidifié.

Test des joints de porte pour détecter les fuites d'air.

Un programme de maintenance préventive, combiné à une formation du personnel de maintenance, garantit que le système d'extraction des fumées (FES) conserve son efficacité de captage conçue pendant des années.

Choisir le bon équipement : un aperçu comparatif

Le tableau suivant compare différentes solutions d'extraction en fonction de la gravité de l'application, de l'efficacité et du coût relatif. Notez qu’il s’agit de tendances générales ; les performances réelles dépendent d’une ingénierie appropriée.

Pour une application de haut fourneau, la combinaison d'une hotte de captage de trou de coulée de haut fourneau haute performance avec un dépoussiéreur à manches (pour les particules) et éventuellement un épurateur (si le SO₂ est réglementé) donne les meilleurs résultats.

Étapes pratiques de mise en œuvre pour les directeurs d’usine

Pour une installation envisageant une mise à niveau ou une nouvelle installation, les étapes suivantes sont recommandées :

Caractériser les émissions – Identifiez chaque source, mesurez le volume des fumées, la température, la taille des particules et la composition du gaz.

Définir l’efficacité de capture cible – En fonction des limites réglementaires et des objectifs de santé internes.

Sélectionnez les types de hottes – Pour les sources de haute température comme les trous de coulée, choisissez une conception fermée et isolée avec porte mobile. Pour les autres procédés, hottes industrielles de dépoussiérage adaptées à la tâche.

Conception d'un système de conduits et de ventilateurs – Assurez-vous que la vitesse de transport empêche la sédimentation (généralement 15 à 20 m/s pour les poussières lourdes).

Choisissez le contrôle des particules – Filtre à manches ou collecteur de cartouches.

Ajouter un traitement des gaz résiduaires si nécessaire – Pour les polluants gazeux.

Installer la surveillance et les contrôles – Chutes de pression, état du ventilateur et relevés d’émissions.

Former les opérateurs et le personnel de maintenance – Insistez sur l’importance de maintenir la porte mobile fermée sauf lors de l’entretien.

Idées fausses courantes abordées

Mythe : "Une hotte fermée surchauffera et tombera en panne."
Fait : Avec une bonne isolation et un flux d’air interne (aspiration), la hotte reste dans les limites matérielles. L'air en mouvement emporte la chaleur rayonnante.

Mythe : « Le traitement des gaz résiduaires est trop coûteux pour les petites installations. »
Fait : Des solutions évolutives existent, notamment des épurateurs modulaires et des adsorbeurs régénérables. Le coût de la non-conformité (amendes, poursuites, réclamations de santé) dépasse souvent l'investissement dans le traitement.

Mythe : "Les hottes de dépoussiérage industrielles sont toutes identiques."
Fait : La géométrie, l’emplacement et la vitesse de l’air de la hotte déterminent l’efficacité. Une hotte de 5 000 $ peut surpasser celle de 50 000 $ si elle est conçue correctement.

Conclusion

L’air toxique en milieu industriel ne constitue pas un coût de production inévitable. C'est un problème avec des solutions d'ingénierie éprouvées. Un système d'extraction de fumées (FES) bien conçu qui intègre des hottes de dépoussiérage industrielles pour les processus généraux et une hotte de capture de trous de coulée de haut fourneau spécialisée pour les applications à haute température peut éliminer plus de 95 % des émissions nocives. Lorsqu'ils sont associés à un traitement approprié des gaz résiduaires, même les polluants gazeux sont neutralisés avant leur rejet.

La conception spécifique d'une hotte de capture à trou de coulée de haut fourneau – entièrement fermée, dotée d'orifices d'aspiration internes, d'une porte supérieure mobile pour la maintenance et d'une isolation thermique pour résister aux éclaboussures de fer en fusion – démontre à quel point une ingénierie réfléchie aborde à la fois les performances de capture et la praticité opérationnelle. Une telle hotte garantit que même lors des éruptions, les fumées sont temporairement stockées à l'intérieur de l'enceinte sans contaminer l'environnement de l'atelier.

Les responsables qui accordent la priorité à la qualité de l’air protègent non seulement leur personnel, mais améliorent également la productivité, réduisent les temps d’arrêt et garantissent la conformité réglementaire. Les technologies sont matures, les conditions économiques sont favorables et les arguments moraux sont indéniables. Il est temps de dire adieu à l’air toxique, une hotte aspirante à la fois.

FAQ

1. Quelle est la principale différence entre un système d’extraction de fumées (FES) et une ventilation générale ?
Un système d'extraction de fumées (FES) capte les contaminants à leur source avant qu'ils ne se dispersent, tandis que la ventilation générale dilue l'air pollué avec de l'air frais dans tout l'espace. La capture à la source est beaucoup plus efficace et nécessite une consommation d'énergie moindre.

2. Comment une hotte de captage de trou de coulée de haut fourneau gère-t-elle la chaleur extrême et les éclaboussures de fer fondu ?
La hotte est doublée de matériaux d'isolation thermique tels que des fibres céramiques ou des couvertures réfractaires. Ces matériaux résistent au contact direct avec le fer en fusion (>1 500°C) et à l'érosion des scories, tout en maintenant la température de la surface extérieure sans danger pour le personnel.

3. Les hottes de dépoussiérage industrielles peuvent-elles être adaptées aux processus existants ?
Oui. La plupart des hottes sont conçues avec des connexions modulaires. Cependant, une évaluation technique appropriée est nécessaire pour garantir que la vitesse d'aspiration et le dimensionnement des conduits correspondent aux spécifications de la nouvelle hotte. La modernisation améliore souvent les performances du système existant.

4. Quand le traitement des gaz résiduaires est-il nécessaire en plus de la filtration des particules ?
Si les émissions contiennent des gaz dangereux tels que du dioxyde de soufre, du chlorure d’hydrogène, de l’ammoniac ou des composés organiques volatils, les filtres à particules ne peuvent à eux seuls les éliminer. Le traitement des gaz résiduaires (épurateurs, adsorbeurs, oxydants) doit être ajouté en aval.

5. Quel entretien la porte mobile d'une hotte de captage de trous de coulée de haut fourneau nécessite-t-elle ?
Inspection régulière des joints de porte, des charnières et des mécanismes de contrepoids. Vérifiez également l’accumulation de scories autour du cadre de la porte. La porte doit s'ouvrir et se fermer librement. Tout dommage à l'isolation près de l'ouverture de la porte doit être réparé rapidement pour maintenir l'efficacité du captage.
