Les cartouches filtrantes à poussière représentent le cœur des systèmes de dépoussiérage industriels modernes. Ces composants cylindriques apparemment simples accomplissent la tâche essentielle de séparation des particules fines des flux d'air, déterminant souvent si une installation respecte les normes environnementales, protège la santé des travailleurs et fonctionne de manière rentable. Pourtant, derrière leur apparence simple se cachent une science des matériaux sophistiquée, une ingénierie précise et une technologie en évolution qui continue de repousser les limites des performances de filtration.
Comprendre la technologie des cartouches, de la structure moléculaire des médias filtrants aux systèmes de revêtement avancés, permet aux gestionnaires d'installations et aux ingénieurs de prendre des décisions éclairées sur la sélection du système, les pratiques de maintenance et les stratégies d'optimisation qui réduisent les coûts tout en améliorant les résultats environnementaux.

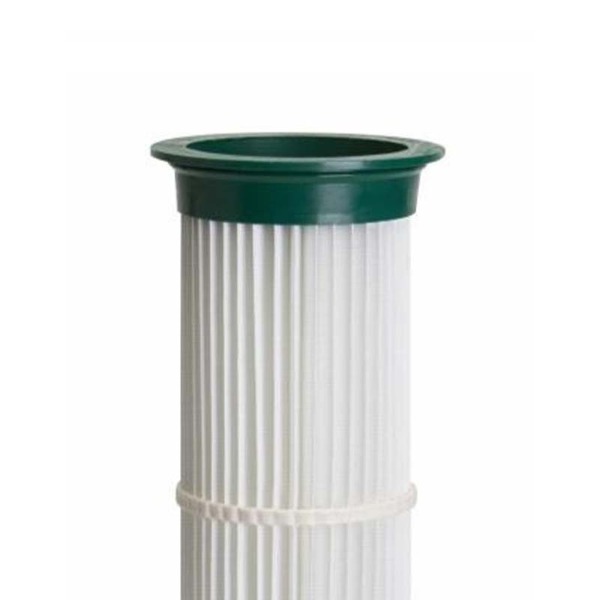

A cartouche filtrante à poussière se compose de plusieurs couches de matériaux techniques liées ensemble pour créer un élément de filtration. Contrairement aux filtres à écran plat ou aux filtres à manches traditionnels, les cartouches présentent une construction plissée qui multiplie la surface efficace pour la capture des particules.
La conception plissée est la caractéristique déterminante qui distingue les cartouches des autres types de filtres. Les plis verticaux (généralement 20 à 40 par cartouche) s'étendent de haut en bas, créant une surface ondulée qui augmente considérablement la surface disponible pour la capture des particules. Une seule cartouche mesurant environ 10 pouces de diamètre et 22 pouces de hauteur peut fournir 300 à 500 pieds carrés de surface de filtration, ce qui équivaut à plusieurs filtres à écran plat dans un encombrement beaucoup plus réduit.
La construction en couches comprend :
Manchon de support intérieur : Structure rigide empêchant l'effondrement sous pression différentielle
Média filtrant primaire : Couche principale capturant les particules
Couches secondaires : Surfaces de filtration supplémentaires pour une efficacité et une longévité accrues
Embouts supérieur et inférieur : Éléments d'étanchéité empêchant le contournement autour du média filtrant
Systèmes adhésifs : Lier les couches ensemble tout en conservant la perméabilité du support
La configuration plissée offre plusieurs avantages en termes de performances par rapport aux filtres plats. En augmentant la surface de 5 à 10 fois par rapport aux panneaux plats de dimensions similaires, les cartouches plissées permettent une vitesse frontale plus faible (vitesse de l'air sur la surface du filtre), ce qui réduit la chute de pression et améliore l'efficacité de la collecte. Une chute de pression plus faible signifie que le ventilateur du système nécessite moins de puissance pour obtenir le même débit d'air, ce qui réduit directement la consommation d'énergie.
L’encombrement compact est un autre avantage majeur. Un dépoussiéreur à cartouche contenant des éléments plissés occupe beaucoup moins d'espace au sol que les systèmes à manches atteignant un débit d'air équivalent. Cette efficacité spatiale a conduit à une adoption généralisée dans les installations disposant d’une surface disponible limitée.
Le média filtrant lui-même, le matériau qui capture les particules de poussière, est le lieu où se produit la majeure partie de l'innovation dans la technologie des cartouches. Différents matériaux multimédias offrent des caractéristiques de performances distinctes adaptées à différentes applications.
La fibre de verre était le média filtrant à cartouche d'origine et reste courante pour les applications générales. Composé de fibres de verre orientées de manière aléatoire liées à de la résine, le support en fibre de verre offre une bonne résistance chimique, une capacité à haute température (jusqu'à 260°C) et une rentabilité. Cependant, la fibre de verre présente des caractéristiques modérées de dégagement de poussière et peut souffrir d’attaques alcalines dans certains environnements chimiques.
Plage de température : jusqu'à 260°C en continu
Résistance chimique : Bon pour la plupart des acides ; limité à une exposition alcaline
Libération du gâteau de poussière : Modéré ; certaines poussières peuvent être réentraînées lors du nettoyage
Coût : Faible à modéré
Applications typiques : Fonderies, métallurgie, poussières industrielles générales
Les fibres de polyester offrent des caractéristiques améliorées de dépoussiérage par rapport à la fibre de verre, réduisant ainsi la force requise lors du nettoyage du filtre. Ce nettoyage plus doux réduit la fatigue du média filtrant et prolonge sa durée de vie. Le polyester gère mieux l’humidité que la fibre de verre, mais sa capacité de température maximale est inférieure.
Plage de température : jusqu'à 150°C en continu
Résistance chimique : Bon pour la plupart des acides et alcalis ; limité aux agents oxydants forts
Libération du gâteau de poussière : Parfait ; nettoyer très facilement pendant les événements d'impulsion
Coût : Modéré
Applications typiques : Industrie pharmaceutique, agroalimentaire, cimenteries
Le polytétrafluoroéthylène (PTFE) est un fluoropolymère synthétique appliqué sous forme d'une fine couche sur les surfaces des médias filtrants. Le revêtement PTFE améliore considérablement la libération des gâteaux de poussière : la poussière glisse pratiquement de la surface du filtre plutôt que de nécessiter un nettoyage agressif. Cette technologie a révolutionné les performances des filtres à cartouche, en particulier pour les poussières difficiles.
Libération de poussière : Exceptionnel ; adhérence minimale quel que soit le type de poussière
Compatibilité de température : En fonction du support (généralement 150-260°C selon le support de base)
Résistance à l'humidité : D'excellentes propriétés hydrophobes empêchent l'absorption de l'humidité
Coût : Élevé ; prime significative par rapport aux supports non couchés
Applications typiques : Poussières collantes, processus humides, exigences de nettoyage à haute fréquence
La technologie de pointe des nanofibres utilise des fibres synthétiques extrêmement fines (souvent inférieures à 1 micromètre de diamètre) pour créer des surfaces filtrantes ultra-denses. Ces médias atteignent des efficacités de collecte de 99,95 à 99,99 %, capturant des particules aussi petites que 0,3 microns. Les supports en nanofibres présentent également un excellent dégagement de poussière et peuvent réduire considérablement la fréquence de nettoyage des filtres.
Efficacité de la collecte : 99,95-99,99 % pour les particules aussi petites que 0,3 microns
Libération de poussière : Supérieur ; force de nettoyage minimale requise
Durée de vie du filtre : Extension de 30 à 50 % par rapport aux supports conventionnels
Coût : Tarification premium ; option média la plus coûteuse
Applications typiques : Environnements pharmaceutiques, électroniques, ultra-propres
Au-delà des fibres du média de base, les revêtements et traitements de surface influencent considérablement les performances du filtre. Ces couches microscopiquement minces modifient la manière dont la poussière interagit avec les surfaces du filtre.
Le revêtement PTFE (Téflon) crée une surface glissante sur laquelle les particules de poussière ne peuvent pas facilement adhérer. Le revêtement est appliqué par électropulvérisation ou d'autres méthodes de précision pour créer une couche uniforme généralement d'une épaisseur de 20 à 50 microns. Les surfaces en PTFE sont intrinsèquement hydrophobes, repoussant l'humidité et empêchant l'agglomération de poussière liée à l'humidité.
Les avantages du revêtement PTFE sont substantiels :
Amélioration spectaculaire du dégagement de poussière : La force de nettoyage du gâteau est réduite de 50 à 70 %
Fréquence de nettoyage réduite : Le nettoyage par impulsion peut être moins agressif, prolongeant ainsi la durée de vie du support
Gestion de l'humidité : Excellentes performances dans les environnements humides ou humides
Performances en matière de poussière collante : Gère les chocolats, les minéraux et les adhésifs qui aveugleraient les supports non couchés
Extension de la durée de vie du filtre : Durée de vie 30 à 50 % plus longue par rapport aux supports non couchés
Les revêtements oléophobes repoussent les huiles et les lipides, empêchant ainsi les poussières chargées d'huile de s'agglutiner et d'aveugler les filtres. Ces revêtements sont particulièrement utiles dans les opérations d'usinage où les aérosols de fluides de travail des métaux se combinent à la poussière métallique pour créer des gâteaux de poussière tenaces. Les revêtements oléophobes conservent leur efficacité même lorsque le support est chargé de particules de poussière.
Certaines cartouches utilisent une technologie de fibres chargées électrostatiquement pour améliorer la capture des particules. Les charges attirent les particules fines, améliorant ainsi l’efficacité de la collecte des particules submicroniques. Les effets électrostatiques sont maintenus même lorsque les charges statiques se dissipent progressivement au cours de la durée de vie du filtre, ce qui en fait une amélioration efficace à long terme.
Dans les applications pharmaceutiques, agroalimentaires et en salle blanche, les traitements de surface qui inhibent la croissance microbienne empêchent la colonisation des filtres par des bactéries et des champignons. Ces traitements n'éliminent pas les microbes mais ralentissent leur croissance, prolongeant ainsi la durée de vie acceptable du filtre avant que la contamination microbienne ne doive être remplacée.
Les surfaces nano-texturées hydrophobes émergentes imitent les caractéristiques de la feuille de lotus, créant un effet super-hydrophobe qui élimine à la fois l'humidité et les particules fines avec une force de nettoyage minimale. Ces surfaces avancées promettent de prolonger davantage la durée de vie des filtres tout en réduisant les besoins en énergie de nettoyage.
L'efficacité de la collecte mesure le pourcentage de particules entrant dans le filtre qui sont capturées. Une cartouche avec une efficacité de 99,5% laisse passer 0,5% des particules entrantes. Ce pourcentage apparemment faible peut être significatif dans les applications à volume élevé.
L'efficacité varie en fonction de la taille des particules, la plupart des cartouches étant moins efficaces pour capturer les particules extrêmement fines (inférieures à 1 micromètre). L'efficacité change également au cours de la durée de vie du filtre : l'efficacité augmente généralement à mesure que la poussière s'accumule sur la surface du filtre et crée une couche de filtration supplémentaire, jusqu'à ce que le gâteau de poussière accumulé devienne si épais que l'air commence à passer autour de lui plutôt qu'à travers lui.
La chute de pression est la résistance au flux d'air créée par le média filtrant. La chute de pression initiale avec des filtres propres est généralement de 2 à 5 pouces de colonne d'eau, en fonction de la construction du média et de la vitesse de l'air. À mesure que la poussière s’accumule, la chute de pression augmente linéairement jusqu’à ce que le nettoyage ait lieu. La chute de pression maximale autorisée (généralement 6 à 8 pouces de colonne d'eau) déclenche des cycles de nettoyage automatiques.
Comprendre la chute de pression est crucial pour l’efficacité énergétique du système. Une augmentation de 2 pouces de la chute de pression nécessite que le ventilateur consomme environ 15 à 20 % d'énergie en plus. Le remplacement régulier du filtre avant que la chute de pression ne devienne excessive est une discipline de maintenance essentielle qui a un impact direct sur les coûts d'exploitation.
Mesurée en pieds cubes par minute (CFM) ou en mètres cubes par heure (CMH), la capacité de débit d'air indique le volume d'air poussiéreux qu'une cartouche peut traiter. La capacité du débit d'air dépend de la surface du filtre, de la perméabilité du fluide et de la chute de pression acceptable. Une seule cartouche traite généralement entre 300 et 1 200 CFM en fonction de ces facteurs.
Le dimensionnement du système doit tenir compte du fonctionnement simultané de tous les points d’émission ainsi que d’une marge de sécurité pour une expansion future. Les systèmes sous-dimensionnés ne peuvent pas maintenir la vitesse de l'air requise pour la capture de la poussière, ce qui entraîne des émissions fugitives et une collecte inadéquate.
La température maximale de fonctionnement continu varie selon le type de support et le revêtement. La fibre de verre et les polyesters haute température tolèrent 250-260°C, tandis que le polyester standard est limité à 150°C. Le revêtement PTFE ne modifie pas les limites de température du support de base mais offre des performances supérieures dans ces limites. La capacité de température des supports nanofibrés dépend de la composition des fibres de base.
De brèves excursions de température au-dessus de la température nominale continue sont tolérables (5 à 10 minutes au-dessus de la température nominale provoquent rarement des dommages permanents), mais un fonctionnement prolongé à des températures élevées provoque une dégradation rapide. La gestion de la température devient critique dans les applications à haute température comme les fonderies et les aciéries.
Une concentration élevée de poussière épuise la capacité du filtre plus rapidement, nécessitant un remplacement plus fréquent. La poussière fine obstrue le support plus facilement que la poussière grossière. L'adhérence de la poussière collante réduit la durée de vie efficace du filtre en nécessitant un nettoyage plus agressif. La poussière hygroscopique qui absorbe l’humidité peut s’agglutiner et aveugler les filtres. Comprendre les caractéristiques de vos poussières permet de prédire des attentes réalistes en matière de durée de vie des filtres.
Un fonctionnement continu à la capacité nominale produit une durée de vie prévisible du filtre. Le fonctionnement à charge partielle peut prolonger la durée de vie du filtre en réduisant le taux de chargement de poussière. Des cycles démarrage-arrêt fréquents peuvent réduire la durée de vie en raison des pics de pression lors du démarrage. La stabilité de la température améliore la longévité du filtre ; les variations de température provoquent une contraction et une expansion du support, accélérant ainsi la fatigue des fibres.
Un nettoyage agressif du filtre (pression ou fréquence d'impulsion excessive) fatigue les fibres du support et réduit leur durée de vie. Cependant, un nettoyage inadéquat qui entraîne une augmentation excessive de la chute de pression peut provoquer un blocage permanent du support. Des paramètres de nettoyage appropriés, équilibrés pour maintenir une chute de pression raisonnable sans surcharger le support, optimisent la durée de vie du filtre.
Une mauvaise étanchéité des embouts permet le contournement de l'air sale, réduisant ainsi la durée de vie efficace du filtre par un contournement interne plutôt que par un véritable épuisement du fluide. Une mauvaise installation de la cartouche qui laisse des espaces ou endommage les embouts nuit aux performances du système dès le premier jour.
Une humidité élevée peut accélérer l’accumulation de poussière et la détérioration du support. Les variations de température extrêmes stressent les fibres des médias. Les atmosphères corrosives contenant des vapeurs acides ou alcalines attaquent chimiquement les fluides. La protection des équipements de collecte contre les conditions environnementales difficiles prolonge considérablement la durée de vie des composants.
Le nettoyage par jet pulsé, la méthode de nettoyage de cartouche la plus courante, envoie des jets d'air comprimé à haute pression à travers le média filtrant en sens inverse. Cette méthode de nettoyage est efficace et fiable. Cependant, des performances optimales nécessitent un étalonnage minutieux de la pression et de la fréquence du pouls.
Pression pulsée : Généralement de l'air comprimé de 80 à 100 PSI ; une pression excessive (supérieure à 120 PSI) endommage le support
Durée d'impulsion : 50 à 200 millisecondes ; des impulsions plus longues n'améliorent pas le nettoyage mais augmentent le stress du support
Fréquence de nettoyage : Les systèmes automatisés mesurent la chute de pression et déclenchent le nettoyage lorsque le seuil prédéfini est atteint, généralement toutes les 2 à 24 heures selon l'application.
Calage de l'électrovanne : Le fonctionnement précis de la vanne est essentiel ; des valves usées ou mal ajustées créent des schémas de nettoyage irréguliers
Les collecteurs à cartouche modernes comprennent des capteurs de chute de pression qui assurent une surveillance en temps réel. Le tracé de la chute de pression au fil du temps révèle les tendances des performances du filtre. Si la chute de pression augmente plus rapidement que prévu, cela signale des problèmes potentiels :
Contournement de la poussière : Une augmentation rapide de la pression peut indiquer une défaillance du joint ou une mauvaise mise en place de la cartouche.
Dommages aux médias : Un média filtrant déchiré ou perforé montre un pic de pression soudain
Accumulation d'humidité : La poussière humide obstrue le support, provoquant une augmentation excessive de la pression.
Panne du système de nettoyage : Un nettoyage inadéquat entraîne une montée progressive de la pression
La comparaison des performances réelles en matière de chute de pression avec la référence historique révèle des problèmes émergents avant qu'une panne du système ne se produise, permettant une planification de maintenance proactive.
Le nettoyage par jet pulsé dépend de l’air comprimé propre et sec. Les aérosols d'huile provenant des compresseurs d'air recouvrent le support filtrant et réduisent l'efficacité du nettoyage. La vapeur d'eau se condense par temps froid et crée des gâteaux de poussière humides. Les sécheurs d'air et les filtres de haute qualité du système d'air comprimé sont des investissements de maintenance essentiels qui prolongent la durée de vie des filtres et réduisent les pannes du système de nettoyage.
Plusieurs stratégies réduisent la fréquence de remplacement des filtres :
Surdimensionnement : La spécification de cartouches de plus grande capacité fonctionnant à une vitesse frontale d'air inférieure réduit la chute de pression et prolonge la durée de vie de 20 à 30 %
Pré-filtration : L'élimination des grosses particules avant qu'elles n'atteignent les cartouches principales protège les cartouches coûteuses à support fin.
Médias de qualité : Les supports à revêtement PTFE ou en nanofibres de qualité supérieure coûtent plus cher au départ, mais offrent une durée de vie 30 à 50 % plus longue, offrant ainsi une excellente valeur économique.
Contrôle environnemental : La gestion de l'humidité et de la température dans le boîtier de collecte réduit les problèmes d'agglomération de poussière
Un bon nettoyage : Les paramètres d'impulsion optimisés maintiennent l'état du filtre sans stress excessif
L’efficacité de la cartouche propre reflète la capacité de capture inhérente du média filtrant. Pendant le fonctionnement du filtre, la poussière s'accumule à la surface, créant un gâteau de poussière qui augmente réellement l'efficacité : la poussière accumulée agit comme une étape de filtration supplémentaire. Cette amélioration de l'efficacité se poursuit pendant une certaine période, généralement des semaines, voire des mois, en fonction de la concentration de poussière.
Cependant, à mesure que l'épaisseur du gâteau de poussière augmente, l'efficacité atteint son maximum, puis diminue progressivement, car la pression élevée à travers le gâteau accumulé fait passer l'air de plus en plus autour de la poussière plutôt qu'à travers elle. Finalement, le système atteint la chute de pression maximale autorisée, déclenchant le nettoyage. Le cycle de nettoyage élimine la plupart des poussières accumulées, ramenant l'efficacité aux valeurs initiales du filtre de nettoyage, et le cycle se répète.
La pénétration (pourcentage de particules traversant non traitées) diminue initialement à mesure que la poussière s'accumule, créant ainsi l'amélioration de l'efficacité mentionnée ci-dessus. Cependant, la pénétration augmente à nouveau à mesure que l'épaisseur du gâteau augmente et le contournement devient important. Le point de pénétration le plus bas (efficacité la plus élevée) se situe généralement entre 60 et 80 % de la chute de pression maximale autorisée.
Cette relation a des implications pratiques : le remplacement des filtres avant d'atteindre la chute de pression maximale maintient une efficacité moyenne plus élevée tout au long du cycle de vie du filtre, même si les cartouches individuelles pourraient théoriquement fonctionner plus longtemps.
Les particules submicroniques (inférieures à 1 micromètre) sont particulièrement difficiles à capturer. Alors que la plupart des cartouches annoncent une efficacité de 99 %, cette efficacité s'applique aux particules comprises entre 1 et 10 micromètres où les mécanismes de collecte (impact, interception, diffusion) fonctionnent le plus efficacement. L’efficacité des particules submicroniques peut être inférieure de 5 à 10 %.
Pour les applications nécessitant un contrôle submicronique exceptionnel (fabrication pharmaceutique, électronique, environnements ultra-propres), les supports nanofibres avec leurs réseaux de fibres denses améliorent considérablement la capture submicronique.
Les fonderies, les aciéries et les processus chimiques à haute température génèrent de la poussière à des températures élevées nécessitant un milieu qui maintient son intégrité sous l'effet de la chaleur. Des supports en polyester ou en fibre de verre haute température évalués à 250-260°C sont essentiels. Le revêtement PTFE offre une évacuation supérieure de la poussière dans ces conditions exigeantes.
La gestion de la température (à l'aide d'isolation ou de conduits d'entrée refroidis par eau pour réduire la température de l'air d'entrée) prolonge la durée de vie du filtre à haute température. Permettre à l'air d'entrée de refroidir légèrement en dessous de la température maximale du support offre une marge de fonctionnement pour les pics de température lors des pics de production.
La poussière de chocolat dans les confiseries, la colophane dans le travail du bois et la poussière minérale dans la production de céramique présentent toutes des défis : la poussière adhère fortement aux médias filtrants standards, nécessitant un nettoyage agressif qui endommage les médias. Les supports recouverts de PTFE ou oléophobes dotés de propriétés supérieures de dépoussiérage excellent dans ces applications.
Pour les poussières hygroscopiques qui absorbent l’humidité, le pré-séchage de l’air d’entrée ou le boîtier du filtre chauffé empêche l’absorption de l’humidité et l’agglomération. Certaines installations utilisent des cartouches dotées de dispositifs de drainage pour gérer la condensation d'humidité.
Les processus de broyage humide et les environnements très humides créent une poussière chargée d'humidité qui obstrue les supports standards. Les propriétés hydrophobes du support recouvert de PTFE empêchent l'absorption d'eau. Certaines installations utilisent des collecteurs à cartouche avec drainage de l'humidité pour gérer les gouttelettes d'eau provenant des processus humides.
Certains produits chimiques attaquent certains médias filtrants. Les acides forts nécessitent un support recouvert de polyester ou de PTFE ; les alcalis forts peuvent endommager le polyester, nécessitant de la fibre de verre. L'évaluation de la compatibilité chimique garantit que la sélection des médias correspond à l'environnement chimique spécifique.
Les exigences strictes en matière de propreté dans la fabrication alimentaire et pharmaceutique exigent des fluides de la plus haute efficacité. Les cartouches en nanofibres répondant aux normes ultra-propres sont la norme dans ces industries. Les revêtements antimicrobiens empêchent la croissance biologique qui pourrait contaminer le produit ou compromettre les performances du filtre.
Les médias haut de gamme (revêtus de PTFE ou nanofibres) coûtent 3 à 5 fois plus cher que les médias de base en fibre de verre. Cependant, l’analyse du coût horaire révèle souvent que les médias premium offrent une valeur économique supérieure :
| Type de média | Coût unitaire | Durée de vie prévue (heures) | Coût par heure de fonctionnement | Cycles de nettoyage/an |
|---|---|---|---|---|
| Fibre de verre | 100 | 2 000 | 0.05 | 4 380 |
| Polyester | 150 | 2 500 | 0.06 | 3 500 |
| Enduit de PTFE | 350 | 3 500 | 0.10 | 2 000 |
| Nano-Fibre | 500 | 4 500 | 0.11 | 1 500 |
Cette analyse révèle que même si les supports haut de gamme ont un coût horaire plus élevé rien que pour le matériau, la durée de vie prolongée et la fréquence de nettoyage réduite réduisent les coûts totaux d'exploitation du système en tenant compte de l'énergie, de la main d'œuvre et de l'usure des systèmes de nettoyage.
Les filtres sales nécessitant une puissance de ventilateur élevée pour surmonter la chute de pression consomment beaucoup plus d'énergie que les systèmes correctement entretenus. Une seule cartouche fonctionnant avec une chute de pression excessive (en raison d'un remplacement retardé) peut ajouter 1 à 2 kilowatts à la consommation électrique du système. Dans les installations fonctionnant en continu, cela se traduit par des milliers de dollars par an en coûts énergétiques inutiles.
Consommation d’air comprimé réduite : Un nettoyage en douceur des supports haut de gamme nécessite moins de pression de nettoyage
Travail d'entretien réduit : Des remplacements moins fréquents réduisent les besoins en main-d'œuvre
Usure réduite des équipements : Une chute de pression plus faible réduit la contrainte sur les ventilateurs et les roulements
Performance environnementale améliorée : Un rendement élevé et constant fournit un air d'échappement plus propre
Réduction des temps d'arrêt des installations : La durée de vie prolongée du filtre signifie moins d'interruptions de maintenance
Une installation correcte de la cartouche empêche tout contournement susceptible de compromettre les performances du système. Les pratiques clés comprennent :
Inspectez les embouts : Avant l'installation, vérifiez que les embouts ne sont pas endommagés et que les joints sont intacts.
Logement propre : Retirez la poussière et les débris du boîtier de la cartouche avant l'installation
Places assises correctes : Assurez-vous que la cartouche s'insère correctement dans les connexions supérieure et inférieure, sans espaces.
Contrôle des joints : Vérifiez que les joints sont présents, correctement positionnés et en bon état
Matériel de retenue : Fixez correctement toutes les attaches ou pinces sans trop serrer.
Test de pression du système : Après l'installation, vérifiez que le système maintient la pression et qu'il n'y a pas de fuite.
Les cartouches sont fragiles malgré leur apparence robuste. Une manipulation brutale peut endommager les manchons de support internes ou créer des micro-perforations dans les supports qui ne seront pas détectées jusqu'à ce que les tests de pression révèlent des fuites.
Manipulez les cartouches avec précaution ; éviter les chutes ou les chocs violents
Transport dans un emballage protecteur pour éviter tout dommage
Conserver dans un environnement sec pour éviter l'absorption d'humidité avant l'installation
Protéger des températures extrêmes qui pourraient endommager le support ou les joints des capuchons d'extrémité
Les cartouches usagées peuvent contenir des poussières dangereuses nécessitant une manipulation particulière lors de leur élimination. Respecter les réglementations environnementales applicables pour l'élimination de la poussière. Certaines zones industrielles disposent d'installations spécialisées de traitement des déchets dangereux acceptant les cartouches filtrantes et les matériaux contaminés. Une élimination appropriée prévient la contamination de l'environnement et garantit la conformité réglementaire.
Si la chute de pression augmente plus rapidement que la référence historique, recherchez les causes potentielles suivantes :
Augmentation de la génération de poussière : Les changements dans la production ou dans les matières premières peuvent augmenter la charge de poussière
Contournement de la poussière : Des joints qui fuient ou un siège de cartouche inapproprié permettent le contournement de l'air sale.
Dommages aux médias : Les déchirures ou perforations permettent à l'air de passer sans accumuler de poussière.
Nettoyage inadéquat : Une défaillance de l'électrovanne ou des problèmes d'air comprimé empêchent un nettoyage efficace
Accumulation d'humidité : L'humidité ou la condensation provoquent une agglomération de poussière
La poussière visible sortant de la sortie d’air propre indique une défaillance du filtre. Les causes incluent :
Défaillance du joint du capuchon d'extrémité permettant un contournement direct
Perforation ou déchirure du support
Médias incompatibles avec la poussière collectée
Système surdimensionné fonctionnant à une vitesse frontale excessive
Si les cartouches doivent être remplacées beaucoup plus fréquemment que prévu :
Vérifier que les caractéristiques de la poussière correspondent aux spécifications de conception du filtre
Vérifier la qualité de l'air comprimé (contamination par l'huile, l'eau)
Auditer les paramètres de nettoyage (pression d'impulsion, fréquence, timing)
Examiner l'installation pour déceler tout changement dans la production de poussière
Vérifiez la procédure d'installation et l'emplacement de la cartouche.
Les filtres à cartouche utilisent des médias plissés dans une configuration cylindrique compacte, tandis que les filtres à manches utilisent des sacs en tissu allongés. Les cartouches offrent une compacité supérieure, généralement 5 à 10 fois plus de surface dans le même espace au sol. Les cartouches offrent généralement une efficacité plus élevée et des coûts d’exploitation inférieurs en raison d’une chute de pression plus faible. Les dépoussiéreurs à manches sont mieux adaptés aux applications à très haut débit d'air et permettent le remplacement de sacs individuels pendant que le système fonctionne. La sélection dépend des contraintes de l'installation et des exigences de l'application.
La surveillance des chutes de pression est le principal indicateur. Lorsque la chute de pression du système atteint le maximum spécifié par le fabricant (généralement 6 à 8 pouces de colonne d'eau), le remplacement du filtre est nécessaire. Certaines installations utilisent des programmes de remplacement basés sur le temps plutôt que sur la pression, en particulier dans les applications où la chute de pression est difficile à mesurer avec précision. Remplacez toujours les filtres avant que la dégradation des performances du système ne se produise.
Pas en soi, mais la configuration de la cartouche avec des caractéristiques supérieures de libération de poussière et la disponibilité d'un revêtement PTFE rend les cartouches mieux adaptées aux poussières difficiles. Les cartouches à revêtement PTFE résistent bien mieux à l'humidité et à la poussière collante que les supports non revêtus. Pour les applications très humides, des collecteurs humides peuvent être nécessaires quel que soit le type de filtre.
Les cartouches de base en fibre de verre coûtent environ 100 unités. Les cartouches revêtues de PTFE coûtent 3 à 4 fois plus cher, tandis que les cartouches en nanofibres coûtent 4 à 5 fois plus cher. Cependant, les supports haut de gamme prolongent la durée de vie de 30 à 50 % et réduisent les coûts énergétiques grâce à une perte de charge plus faible, ce qui rend souvent les options haut de gamme plus économiques tout au long de la durée de vie de l'équipement malgré un coût initial plus élevé.
Chaque type de support a une température nominale continue maximale. Un fonctionnement au-dessus de la température nominale accélère la dégradation des fibres et réduit la durée de vie du filtre. De brèves excursions de température (minutes) au-dessus de la valeur nominale provoquent rarement des dommages permanents, mais une température élevée et prolongée provoque une défaillance rapide. Sélectionnez des supports dont la température nominale correspond à votre application et gérez la température de l'air d'entrée via la conception du système si nécessaire.
Les cartouches industrielles standards ne sont pas conçues pour être lavées et réutilisées ; tenter de les laver peut endommager les structures de support internes et les joints. Certaines cartouches spécialisées sont conçues comme des éléments lavables, mais celles-ci sont spécialement conçues à cet effet. Utilisez toujours les procédures de nettoyage et de remplacement approuvées par le fabricant.
Les causes courantes incluent une mauvaise installation avec des fuites de dérivation, de l'air comprimé contaminé dans les systèmes de nettoyage par impulsion, l'application sur des types de poussière incompatibles avec la chimie du média, une pression de nettoyage excessive endommageant le média, un fonctionnement à température excessive, une absorption d'humidité provoquant une agglomération de poussière et des contrôles environnementaux inadéquats du boîtier. La résolution de ces problèmes résout souvent les problèmes de défaillance prématurée.
Le revêtement PTFE appliqué sur un support de qualité est excellent pour les poussières collantes, les applications chargées d'humidité et les scénarios de nettoyage à haute fréquence. Les supports nanofibres excellent lorsqu'une efficacité maximale (99,95 %) est requise ou lorsque le contrôle des particules submicroniques est critique. La sélection dépend des caractéristiques spécifiques de votre poussière, de vos exigences d’efficacité et de votre budget. Consultez des spécialistes pour les applications nécessitant les niveaux de performances les plus élevés.
La technologie des cartouches filtrantes continue de progresser, offrant aux installations industrielles des solutions de plus en plus efficaces pour le contrôle des poussières. Comprendre la science derrière les matériaux de support, les technologies de revêtement et les caractéristiques de performance permet de prendre des décisions éclairées sur la sélection et l'optimisation du système.
L'approche la plus rentable consiste souvent à investir dans des cartouches de meilleure qualité fonctionnant dans des systèmes correctement conçus et dotés d'excellentes pratiques de maintenance. Bien que les cartouches haut de gamme coûtent plus cher au départ, leur durée de vie prolongée, leurs coûts d'exploitation inférieurs, leur efficacité supérieure et leur consommation d'énergie réduite offrent souvent un coût total de possession meilleur que les alternatives économiques.
Des pratiques d’installation, de surveillance et de maintenance appropriées sont tout aussi importantes que la sélection des supports. Même les cartouches les plus fines ne fonctionnent pas bien dans des systèmes mal entretenus présentant des défauts d'étanchéité, un nettoyage inadéquat ou de l'air comprimé contaminé. L'établissement de programmes de maintenance disciplinés et la résolution rapide des problèmes émergents maximisent le retour sur investissement de votre système de filtration.
