Le séchage du coke est un processus critique dans les usines métallurgiques et de cokéfaction, mais il génère d'importants défis opérationnels. Les fours de séchage produisent des gaz de combustion à haute température chargés de fines particules, ainsi que des traces de composés soufrés et de vapeurs acides. Ce flux de déchets complexe présente de multiples problèmes pour les exploitants d’usines.
Les systèmes de filtration à sec traditionnels sont confrontés à ces conditions. Les températures élevées risquent d’endommager les médias filtrants, tandis que la composition chimique des gaz d’échappement accélère la corrosion des équipements. De nombreuses installations sont confrontées au non-respect des réglementations environnementales, ce qui entraîne des fermetures coûteuses et des sanctions réglementaires. La maintenance des équipements devient fréquente et coûteuse, ce qui a un impact sur l'efficacité et la rentabilité globales de la production.
Ces défis exigent une solution plus robuste spécialement conçue pour les environnements industriels à haute température et à forte charge de poussière. C’est là que la technologie de lavage humide devient essentielle pour les opérations métallurgiques modernes.
A épurateur humide de séchage de coke est un système de contrôle environnemental intégré conçu spécifiquement pour les applications métallurgiques et les cokeries. Le système combine la collecte de poussière, la réduction de température et l’élimination préliminaire des composés soufrés dans un seul appareil unifié.

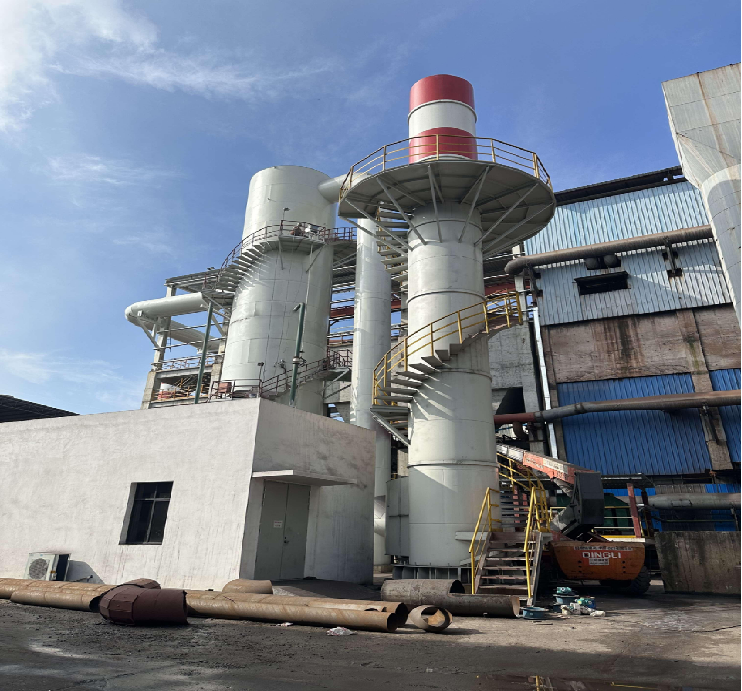

Le système se compose d'une tour verticale en acier comme récipient de contact principal. La tour comprend :
Têtes de pulvérisation internes à plusieurs étages pour une distribution homogène du liquide
Escaliers de visite en colimaçon avec plateformes de sécurité pour accès de maintenance
Systèmes de tuyauterie d'entrée et de sortie pour l'acheminement des gaz de combustion
Chambre d'élimination du brouillard pour séparer les gouttelettes d'eau entraînées
Cheminée d'échappement montée sur le dessus pour l'évacuation des gaz propres
Unité intégrée de traitement et de récupération des eaux à circulation
Ces composants fonctionnent de concert comme une solution complète, nécessitant un assemblage minimal sur site et une intégration avec l'infrastructure de production existante.
Cette technologie est particulièrement adaptée pour :
Traitement des gaz d'échappement des fours à coke et des séchoirs à tambour
Opérations de séchage des scories d’acier
Gestion des gaz résiduaires des fours de frittage métallurgique
Dépoussiérage industriel à haute température nécessitant un refroidissement simultané
Comprendre comment un dépoussiéreur humide fonctionne contribue à expliquer pourquoi cette technologie est supérieure pour les applications de séchage du coke. Le processus comprend plusieurs étapes intégrées qui fonctionnent simultanément pour parvenir à une amélioration globale de la qualité de l’air.
Étape 1 : admission et contact - Les gaz de combustion chauds provenant de l'équipement de séchage du coke pénètrent dans la tour d'épuration par le raccord d'entrée inférieur. La vitesse du gaz est contrôlée pour optimiser le temps de contact sans créer de chute de pression excessive dans le système.
Étape 2 : Atomisation du liquide - Les systèmes de pulvérisation à plusieurs niveaux distribuent le liquide de lavage dans toute la chambre de la tour. Le motif de pulvérisation crée un brouillard dense qui maximise la surface de contact entre les gouttelettes de liquide et le flux de gaz entrant.
Étape 3 : Capture de particules - Les particules de poussière entrent en collision avec les gouttelettes d'eau et sont piégées. La réduction de température se produit rapidement lorsque le gaz à haute température échange de la chaleur avec le liquide de lavage du refroidisseur. La combinaison de la capture humide et du refroidissement par évaporation rend ce processus très efficace par rapport aux méthodes sèches.
Étape 4 : Séparation du brouillard - Le gaz traité monte à travers la section d'élimination du brouillard, où les forces centrifuges et l'impaction éliminent les gouttelettes d'eau entraînées. Cela garantit que l’air évacué répond aux exigences environnementales et de sécurité.
Étape 5 : Décharge des gaz d'échappement - Le gaz nettoyé et refroidi sort par la cheminée supérieure à une température et une concentration de particules considérablement réduites, répondant ainsi aux seuils de conformité réglementaire.
Étape 6 : Recyclage de l'eau - Le liquide de lavage chargé de poussière s'écoule vers le puisard de collecte inférieur, où la décantation par gravité sépare les solides. L'eau claire recircule vers les collecteurs de pulvérisation via des systèmes de pompage dédiés, tandis que les boues décantées sont périodiquement évacuées pour une élimination appropriée.
Les filtres à manches sèches reposent sur une séparation mécanique et souffrent de limitations critiques lors du séchage du coke à haute température. Les médias filtrants se dégradent rapidement au-dessus de certaines températures, nécessitant un remplacement constant et provoquant des interruptions de production. De plus, les filtres secs ne peuvent pas refroidir les gaz ni éliminer les composants des vapeurs acides.
Le lavage humide élimine ces contraintes. L'eau fournit une capacité thermique inhérente pour le refroidissement, empêche la dégradation des médias filtrants et neutralise chimiquement les composés soufrés acides. La technologie gère les températures extrêmes qui détruiraient les filtres mécaniques en quelques jours de fonctionnement.
Le séchage du coke produit des gaz de combustion dépassant souvent 200 degrés Celsius. Ce régime de température détruit les systèmes de filtration mécanique en quelques heures. La technologie des épurateurs humides fonctionne de manière fiable sur toute cette plage, refroidissant les gaz à des températures de décharge sûres tout en préservant l'intégrité structurelle. L’investissement en équipement est protégé contre les dommages dus à la dégradation thermique.
Une seule unité remplit simultanément trois fonctions critiques : la collecte des particules, le refroidissement des gaz d'échappement et la neutralisation préliminaire des gaz acides. Cela élimine le besoin de dépoussiéreurs, de tours de refroidissement et de systèmes de traitement chimique séparés, ce qui réduit considérablement les dépenses d'investissement et les besoins en espace au sol.
La conception de la tour verticale de grand diamètre résiste aux conditions de processus agressives. La construction en acier avec revêtement résistant à la corrosion en option accueille les composés soufrés acides et les flux de gaz à grande vitesse. Les plates-formes de maintenance intégrées et les escaliers en colimaçon offrent un accès sûr pour les activités d'inspection et de réparation, réduisant ainsi les temps d'arrêt et les coûts de service. La structure physique substantielle résiste à la déformation sous des contraintes thermiques et de cycles de pression.
La capacité du système, la configuration interne et la sélection des matériaux s'adaptent aux exigences spécifiques de l'usine. Le volume de traitement va des petits séchoirs auxiliaires aux grands systèmes d’échappement des fours primaires. Les spécifications des matériaux peuvent inclure de l'acier inoxydable, de l'acier au carbone recouvert de caoutchouc ou des revêtements spécialisés basés sur l'évaluation de la corrosivité et les paramètres budgétaires. Les clients reçoivent des solutions techniques plutôt que des équipements génériques.
Les concentrations de poussière en sortie respectent systématiquement les seuils réglementaires sans logique de contrôle compliquée ni changements fréquents de support. Le système maintient la conformité malgré les différents taux de production et les fluctuations de la qualité du carburant, éliminant ainsi les risques de pénalité et l'incertitude opérationnelle.
| Critères | Épurateur humide | Filtre à sac sec |
|---|---|---|
| Tolérance de température | Jusqu'à 260 °C | Jusqu'à 130 °C |
| Fréquence de remplacement des supports | Minime (aucun) | Tous les 12-24 mois |
| Élimination des gaz acides | Oui (avec additifs) | Nonn |
| Refroidissement intégré | Oui | Nonn |
| Fiabilité opérationnelle | Élevé (90 % de disponibilité) | Modéré (70-80%) |
| Consommation d'eau | Modéré (recyclé) | Nonnne |
| Coût d'exploitation annuel | Inférieur (5-7K) | Plus élevé (15-20K) |
Cette comparaison démontre que la technologie de lavage humide offre des performances supérieures pour les applications métallurgiques où des conditions de température élevée et de forte charge de poussière sont des paramètres de fonctionnement standard.
La sélection appropriée de l'équipement nécessite une évaluation complète de vos conditions de fonctionnement spécifiques. Les ingénieurs ont besoin des données suivantes pour élaborer des propositions précises et garantir des performances satisfaisantes :
Débit volumétrique des gaz d'échappement (mesuré en mètres cubes par heure ou CFM)
Plage de température des gaz d'entrée et fluctuations attendues
Concentration de poussière à l'entrée (grammes par mètre cube ou grains par pied cube)
Analyse de la distribution granulométrique et de la composition des particules de poussière
Présence et concentration de composés chimiques (oxyde de soufre, sulfure d'hydrogène)
Encombrement d'installation et hauteur libre disponibles
Caractéristiques de la qualité de l'eau et disponibilité de l'installation
Normes de rejets environnementaux applicables à votre juridiction
Calendrier de production et pourcentage de disponibilité du système requis
Les fournisseurs modernes proposent des solutions complètes et intégrées qui éliminent la complexité de votre processus d'approvisionnement. Au-delà de la cuve d'épuration principale, les systèmes complets comprennent :
Conduits d'entrée et de sortie conçus avec des joints de dilatation appropriés
Pompes de circulation centrifuges conçues pour un service industriel continu
Buses de pulvérisation automatisées pour une distribution uniforme du liquide
Matériel de collecte et de manutention des boues
Systèmes de contrôle électrique avec surveillance de la température et de la pression
Cadres de support structurels conçus pour les conditions de votre site
Documentation technique complète et manuels opérationnels
Assistance à la mise en service et formation du personnel
Cette approche packagée simplifie l'approvisionnement, l'installation et la gestion continue par rapport à l'assemblage de composants provenant de plusieurs fournisseurs.
Un déploiement réussi dépend d'une planification et d'une exécution appropriées pendant la phase d'installation. L'emplacement doit offrir une capacité de fondation adéquate pour le poids de la tour remplie, allant généralement de 5 à 15 tonnes selon la taille du navire. Un drainage adéquat pour l’élimination des boues et l’évacuation des eaux est essentiel. Les connexions aux services publics pour l’alimentation électrique et l’approvisionnement en eau doivent être confirmées avant l’arrivée de l’équipement.
L'alignement vertical de la structure de la tour est essentiel pour une distribution équilibrée du flux interne et des performances optimales. Les équipes d'installation professionnelles utilisent des instruments de précision pour vérifier l'alignement de l'aplomb conformément aux normes de l'industrie. Des raccordements de conduits correctement scellés empêchent le contournement de l’air et maintiennent l’efficacité de la collecte.
Une fois opérationnels, les systèmes nécessitent une gestion pratique minimale. Les opérateurs doivent surveiller la température d'entrée, en maintenant les paramètres dans les limites des spécifications de conception. Les manomètres suivent la résistance du système, fournissant une alerte précoce en cas de blocages potentiels ou de problèmes opérationnels. Le niveau d’eau dans le puisard de collecte nécessite une confirmation visuelle périodique. Une inspection visuelle de base pour détecter les fuites ou les bruits inhabituels permet d'identifier rapidement les besoins de maintenance.
Mensuel : Nettoyez les buses de pulvérisation pour éviter l’accumulation de minéraux qui réduit l’efficacité de l’atomisation. Inspectez les roulements et les joints de la pompe pour déceler toute indication d’usure.
Trimestriel : Élimination des boues du bassin de collecte. Échantillonnez et analysez l’eau recyclée pour vérifier l’équilibre du pH et la concentration d’inhibiteurs de corrosion. Inspectez les surfaces internes accessibles pour déceler toute accumulation de tartre.
Annuel : Inspection professionnelle des surfaces internes de la tour par des techniciens qualifiés. Remplacement du joint de pompe si l’usure est évidente. Analyse complète du système de traitement de l’eau et remplacement éventuel des additifs chimiques.
Ce programme de maintenance préventive coûte généralement un cinquième des dépenses associées aux réparations d'urgence et aux arrêts imprévus.
Les opérations de séchage du coke présentent des défis complexes en matière de qualité de l’air, au-delà du simple dépoussiérage. Les gaz d'échappement à haute température transportent des composés organiques volatils, du dioxyde de soufre et des particules fines qui menacent la conformité environnementale. Un épurateur humide correctement conçu et utilisé répond à ces trois problèmes simultanément.
La réduction des particules dépasse généralement 95 pour cent lorsqu’elle est conçue pour des concentrations de poussières d’entrée spécifiques. La réduction de la température de l'entrée à la sortie atteint 80 à 100 degrés Celsius, ce qui profite aux équipements en aval et réduit l'impact thermique sur la qualité de l'air local. L'efficacité d'élimination des composés soufrés varie de 60 à 80 % grâce à leur dissolution dans l'eau recyclée, avec des performances améliorées pouvant être obtenues grâce au dosage d'additifs alcalins.
Moderne tour de lavage des gaz de combustion la technologie intègre le recyclage de l’eau pour minimiser l’empreinte environnementale et les coûts opérationnels. Les boues collectées se déposent dans le bassin pour être évacuées périodiquement, concentrant les déchets dans un volume gérable. De nombreuses installations envoient avec succès ces matériaux vers des transformateurs de déchets industriels appropriés plutôt que vers une décharge, ce qui soutient les principes de l'économie circulaire.
La qualité de l'eau rejetée s'améliore continuellement grâce au processus de recyclage à mesure que les sédiments se déposent et que les matières en suspension diminuent. Le rejet final de l’eau, si nécessaire, ne nécessite généralement qu’un ajustement de base du pH avant le rejet dans l’environnement.
Les agences environnementales du monde entier établissent des limites de rejet spécifiques pour la poussière, la température et les composés chimiques issus des processus industriels. La technologie de lavage humide satisfait ou dépasse systématiquement ces exigences, fonctionnant généralement avec une marge de 30 à 40 % inférieure aux seuils réglementaires. Cela fournit un tampon opérationnel pour les variations du taux de production et les changements de qualité du carburant qui autrement entraîneraient des violations de conformité.
Un système de lavage humide intégré complet pour les opérations de cokéfaction typiques de taille moyenne nécessite des investissements en capital dans la gamme généralement justifiés par les exigences de conformité environnementale et la valeur de protection de la production. Bien que le coût initial du système dépasse les simples alternatives de collecte à sec, le coût total de possession favorise considérablement le lavage par voie humide lorsqu'il est analysé sur des périodes d'exploitation de 10 ans.
Les principaux facteurs de coût comprennent :
Construction du navire et composants internes : 40 à 45 pour cent du total
Pompage, tuyauterie et équipements auxiliaires : 25 à 30 pour cent
Contrôles, instrumentation et électricité : 15 à 20 %
Installation, tests et mise en service : 10 à 15 %
Les systèmes de filtres secs accumulent des dépenses continues importantes liées au remplacement des filtres, qui se produit plusieurs fois par an dans les applications à haute température. Les épurateurs humides éliminent presque entièrement cette dépense récurrente. Les coûts de consommation d'eau sont compensés grâce à des systèmes de recyclage qui récupèrent et réutilisent 80 à 90 pour cent du volume en circulation. La consommation d'électricité pour le fonctionnement de la pompe est modeste par rapport aux besoins en air comprimé pour le nettoyage par impulsions des filtres secs.
L'avantage annuel en termes de coûts d'exploitation du lavage humide atteint généralement 10 000 à 15 000 unités monétaires par rapport aux systèmes de filtration sèche équivalents sur une période de cinq ans. Ces économies justifient à elles seules la sélection d’un système basée uniquement sur une analyse économique, avant de considérer les avantages en matière de fiabilité et de conformité environnementale.
Les violations environnementales entraînent des sanctions allant d'amendes modérées à des ordonnances de fermeture d'installations, selon la gravité de la juridiction. Les interruptions de production dues à une panne d’équipement coûtent beaucoup plus cher que la maintenance de routine du système. Les primes d’assurance reflètent la fiabilité opérationnelle et l’historique de conformité environnementale. Les systèmes d'épuration humide réduisent simultanément les trois catégories de risques, offrant une protection financière au-delà des économies directes sur les coûts d'exploitation.
La consommation d'eau dépend de la taille du système et de la température du gaz d'entrée, allant généralement de 100 à 500 litres par heure de fonctionnement. Cependant, les systèmes de recyclage intégrés renvoient 80 à 90 % de ce volume pour réutilisation, réduisant ainsi considérablement la consommation nette. La plupart des installations découvrent que les besoins en eau d'appoint sont étonnamment modestes, souvent inférieurs à 10 à 20 litres par heure après prise en compte de l'efficacité du recyclage et des pertes par évaporation.
Un fonctionnement sans circulation de pulvérisation active entraînerait rapidement des dommages au système dus au contact du gaz à haute température avec des surfaces internes sèches. Les systèmes modernes comprennent des verrouillages d'arrêt automatique qui arrêtent la production d'aliments si la pression de l'eau descend en dessous des niveaux minimaux. Cette protection évite les dommages catastrophiques et laisse aux opérateurs le temps de résoudre les problèmes d’approvisionnement avant de redémarrer la production.
Les taux d'accumulation de boues dépendent de la concentration de poussière à l'entrée et de la taille du système. Les installations typiques éliminent les matériaux déposés tous les mois, bien que certaines applications à forte charge de poussière nécessitent un enlèvement hebdomadaire. Les bassins de collecte modernes intègrent des fonds inclinés et des orifices de drainage qui facilitent une vidange complète sans entrée manuelle dans des espaces confinés. La plupart des installations font appel à des spécialistes des déchets industriels pour une collecte périodique et une élimination appropriée.
L'eau seule offre une capacité limitée d'élimination des composés soufrés, généralement une efficacité de 30 à 40 pour cent par simple dissolution. Des performances améliorées nécessitant une efficacité d’élimination de 70 à 80 pour cent nécessitent un dosage d’additifs alcalins pour neutraliser chimiquement les gaz acides. L’ajout d’hydroxyde de sodium ou de bouillie alcaline est une pratique courante dans les systèmes professionnels. L'équipement de dosage fonctionne automatiquement en fonction de l'analyse des gaz de sortie, minimisant ainsi la consommation de produits chimiques tout en maintenant les performances cibles.
Les systèmes d’épuration humide sont nettement moins complexes que les installations de filtration sèche équivalentes. La formation nécessite généralement 1 à 2 jours d'instruction pratique couvrant le fonctionnement de la pompe, le nettoyage des buses, les procédures d'élimination des boues et le dépannage de base. La plupart des opérateurs deviennent rapidement compétents dans les tâches de maintenance de routine. L’assistance technique professionnelle des fournisseurs est disponible pour des inspections annuelles plus complexes ou le remplacement de composants.
Des charges de poussière surdimensionnées réduisent modérément l’efficacité de la collecte et accélèrent l’accumulation des boues, nécessitant un nettoyage plus fréquent du bassin. Les conceptions modernes intègrent une marge de capacité pour gérer les variations opérationnelles typiques sans perte de performances significative. Cependant, un fonctionnement prolongé au-delà des spécifications de conception nécessitera éventuellement une mise à niveau du système ou des étapes de collecte supplémentaires pour maintenir la conformité. Une surveillance régulière via la mesure de la poussière à la sortie fournit une alerte précoce si des ajustements s'avèrent nécessaires.
Les systèmes d'épuration humide fonctionnent relativement silencieusement par rapport aux collecteurs secs avec des événements de nettoyage par impulsions bruyantes. Le fonctionnement de la pompe de circulation et le flux de gaz à travers la tour génèrent des niveaux sonores généralement inférieurs à 85 décibels à distance, répondant à la plupart des normes des installations industrielles. Des matériaux d'atténuation acoustique supplémentaires peuvent être incorporés si des contraintes sonores spécifiques existent sur le site d'installation.
Les systèmes bien entretenus fonctionnent généralement avec succès pendant 15 à 20 ans avant qu’un remplacement majeur de composants ne devienne nécessaire. La construction en acier robuste résiste à l'usure opérationnelle lorsqu'une maintenance préventive est suivie de manière cohérente. Les collecteurs de pulvérisation, les joints de pompe et les composants internes non ferreux peuvent nécessiter un remplacement tous les 7 à 10 ans en fonction de la qualité de l'eau et de la composition chimique du gaz traité. Cette durée de vie prolongée améliore considérablement les performances économiques à long terme par rapport aux alternatives nécessitant un remplacement fréquent.
